01现场诊断：直击痛点

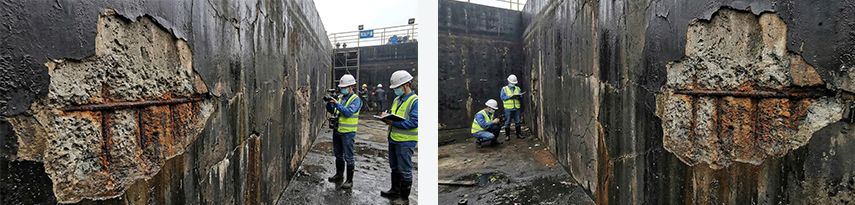

在修复前，技术团队对池体进行了深度勘测，发现以下核心问题：
表面严重剥蚀：受长期酸碱交替腐蚀及渗透压影响，原防腐层大面积脱落，混凝土表面呈现“蜂窝状”疏松，强度下降。
钢筋电化学腐蚀：氯离子及酸性介质渗透至筋层，导致钢筋严重生锈膨胀，引发混凝土顺筋开裂。
结构性渗漏：池壁存在多处微裂缝，酸液已发生渗漏，威胁地下水安全并腐蚀外部地基。
02核心技术：分子级修复
针对上述诊断结果，放弃传统“铲补”方案，采用水性纳米超支化修复技术：
非酸转锈技术：正常锈蚀产物是Fe₂O₃、FeOOH和一定量的Fe₃O₄ 。成膜后，在纳米材料的作用下，FeOOH转变 为具有更稳定晶型的α-FeOOH和β-FeOOH。纳米材料还可持续捕捉逃逸、残余或新生的铁锈分子(Fe₂O₃)， 利用纳米交换分离作用，转化为稳定的FeO·Fe₂O₃（即Fe₃O₄）和O₂，大大增加防护期。
水性纳米超支化修复技术：水性纳米高分子材料与混凝土中钙离子反应交联。其高分子支链硅盐与混凝土中Ca2+反应结合，形成 稳定坚固的高分子硅酸钙螯合物（~~C-S-H）。修复后能长期承受混凝土非均质体形变和收缩膨胀 ，寿命20年以上。
多尺度抗渗封闭层：在面层形成纳米级交联网络，不仅耐强酸强碱，更具备极高的抗渗透压性能。
03施工流程：精细化作业

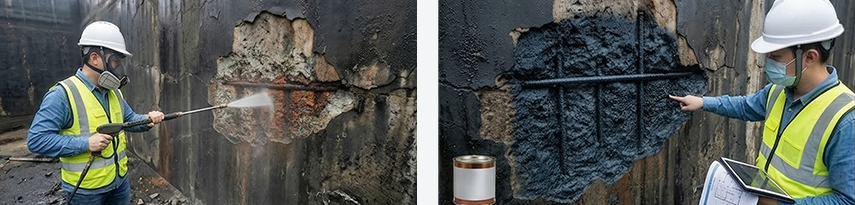

基面清理：采用高压水射流（2500bar以上）清除疏松层及残留化学盐分，露出坚实基层。
转锈处理：对裸露钢筋喷涂专用转锈剂，确保生锈部位完全转化为稳定的钝化层。

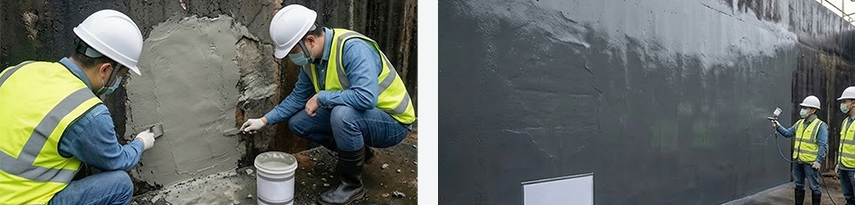

裂缝修补与找平：针对结构裂缝进行压力注浆，并使用超支化纳米砂浆对凹坑进行整体找平，恢复结构尺寸。
防腐面层施工：涂刷高分子抗渗涂层，采用“两涂一布”或多层喷涂工艺，确保无针孔、无气泡。
养护与检测：完成施工后进行电火花检测，确保防护层连续完整。
04客户价值：长效保障
延长使用寿命：修复后的池体预期使用寿命延长 15-20年，显著降低了企业的重复维护成本。
环保达标：彻底解决渗漏问题，消除环保罚款风险，满足国家对危化品存储的严格审计要求。
施工降本增效：非酸转锈工艺减少了除锈工序和废液处理成本，整体工期比传统方案缩短 30%。
结构强度恢复：混凝土抗渗等级显著提升，保障了化工设施的生产安全。
