01 Диагностика на месте: Сложнейшая задача в условиях ограниченного пространства
История проекта: Конденсатор первой ступени системы утилизации попутного газа на морской буровой платформе подвергся серьезной коррозии из-за длительной эксплуатации в условиях высокой концентрации соляного тумана и влажности, а также использования в качестве охлаждающей среды морской воды с высокой скоростью потока.

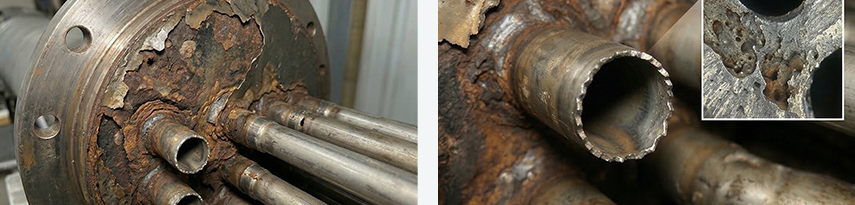

Основные точки повреждения:
Точечная и щелевая коррозия: В сварных швах трубной доски образовалась язвенная точечная коррозия.
Физическое истирание и утонение: Из-за механического износа, вызванного песком и примесями в морской воде, стенки торцов теплообменных труб значительно истончились.
Электрохимическая коррозия: Разность потенциалов между разнородными металлами (например, титановыми трубами и трубной доской из нержавеющей стали) ускорила износ в зоне контакта.
Отказ традиционных покрытий: Исходное эпоксидное покрытие в условиях значительных перепадов температур стало хрупким и отслоилось.
Заключение диагностики: Оборудование находится в крайне тесном отсеке, что делает невозможной крупномасштабную замену с использованием крана. При демонтаже и транспортировке на берег для ремонта по традиционной схеме, потери добычи нефти за время простоя составили бы более 1 миллиона юаней в день.
02 Ключевые технологии: Гиперразветвленные наноматериалы и бескислотная конверсия ржавчины
Учитывая специфику морской платформы (запрет на масштабную пескоструйную обработку и замкнутость пространства), в данном ремонте были применены две ключевые передовые технологии:
Технология бескислотной конверсии ржавчины:
В отличие от традиционного травления кислотой, эта технология преобразует остаточную активную ржавчину в микропорах в стабильные пассивированные хелатные соединения. В условиях, где на морской платформе невозможно провести пескоструйную обработку, это идеально решает проблему плохой адгезии покрытия, не повреждая при этом металлическую основу.
Ремонтный материал на основе гиперразветвленного нанокомпозита:
В качестве пленкообразующей матрицы используется гиперразветвленный полимер со сверхвысокой плотностью сшивки.
Чрезвычайно низкая проницаемость: Наноструктура обеспечивает эффективный барьер для проникновения ионов хлора.
Превосходная вязкость: Адаптируется к вибрации и температурным деформациям морской платформы, не становится хрупким.
Прочная химическая связь: Ремонтный слой образует молекулярное сцепление с металлической основой, обеспечивая исключительно высокую прочность на отрыв.
03 Технологический процесс: Точное восстановление на месте
Процесс строго соблюдал нормы безопасности морских работ и был выполнен без изменения физического местоположения оборудования:

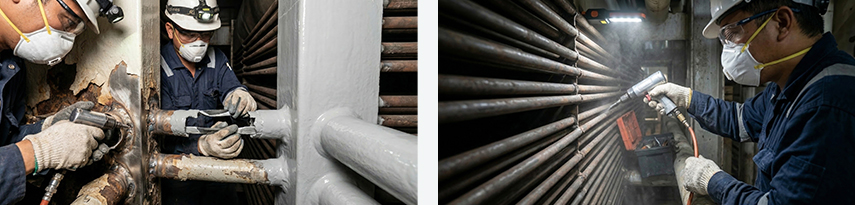

Очистка поверхности: Механизированным инструментом проведена очистка основы до степени St3.
Глубокая пассивация: Нанесен бескислотный преобразователь ржавчины для полной конверсии скрытой коррозии в порах, создавая базовый защитный слой.
Восстановление геометрии устьев труб (ключевой этап): Использование полимер-керамического материала для восстановления проектной толщины стенки истонченных торцов труб, повышение устойчивости к эрозионному износу.

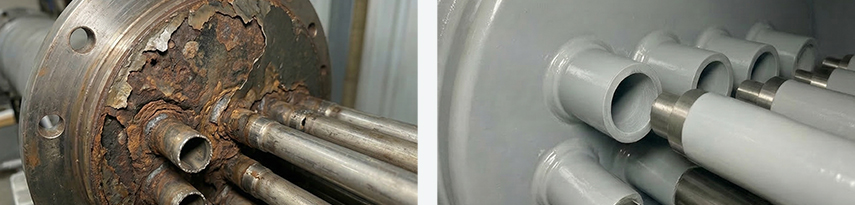

Сплошное покрытие: Нанесение (распылением/кистью) функционального покрытия на основе гиперразветвленных нанокомпозитов на трубную доску и внутренние поверхности крышек, формирование бесшовного "защитного щита", полностью исключающего гальваническое влияние разнородных металлов.
Контроль качества: Проведены замеры толщины сухой пленки (DFT), высоковольтный искровой контроль на наличие пор и тесты на твердость поверхности для гарантии отсутствия дефектов защитного слоя.
04 Ценность для клиента: Двойной скачок в эффективности и сроке службы
Скоростное возобновление добычи: Применение схемы ремонта на месте сократило общий срок работ на 70% по сравнению с традиционной заменой, предотвратив потери потенциальной выручки в десятки миллионов юаней из-за простоя производства.
Резкое снижение затрат: Общие затраты на ремонт составили всего 15-20% от стоимости закупки нового оборудования, а также сопутствующих расходов на его доставку и подъем.
Превосходство по характеристикам: При контрольном вскрытии оборудования после 12 месяцев эксплуатации отремонтированный узел продемонстрировал ровное и неповрежденное покрытие без каких-либо новых очагов коррозии. Прогнозируемое продление срока службы оборудования составляет 5-8 лет.
Краткое техническое резюме: Данный пример доказывает, что в сложнейших условиях морской эксплуатации использование "передовых материалов + технологий ремонта на месте" вместо "тяжелого подъема + традиционной замены" является оптимальным путем для снижения затрат, повышения эффективности и реализации концепции "зеленого" ремонта и восстановления.
