1. Диагностика на объекте
На нефтехимическом производственном объекте конденсатор, связанный с реактором, демонстрировал типичные признаки «потери эффективности теплообмена». В результате тщательного осмотра технической группой были сделаны следующие выводы:

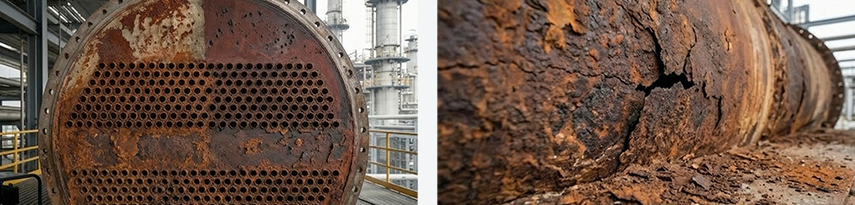

Глубокая язвенная коррозия: Поверхность трубной решетки была покрыта неравномерным слоем рыхлой красно-коричневой ржавчины (в основном состоящей из FeOOH), которая легко адсорбирует ионы хлора из циркулирующей воды, что приводит к появлению точечной коррозии, напоминающей пчелиные соты.
Скрытая щелевая коррозия: В микронных зазорах в местах вальцовки труб в трубную решетку образовались скрытые коррозионные гальванические элементы, так как традиционные покрытия из-за большого размера молекул не могли проникнуть в эти зазоры.
Ограничения условий на объекте: Поскольку конденсатор расположен в ключевой производственной зоне, применение масштабной пескоструйной обработки, создающей пылевое загрязнение, было запрещено. Также было запрещено использование сильных кислот для очистки, чтобы избежать риска водородного охрупчивания трубок или повреждения уплотнительных прокладок.
2. Применение ключевых технологий
Данное решение отказалось от традиционного подхода «физического удаления» и выбрало передовой путь химической стабилизации и обратного синтеза:
Технология бескислотного преобразования ржавчины: Использование некислотных органических комплексов с высокой проникающей способностью для нейтрализации активных очагов коррозии. Она не разрушает металлическую основу, воздействуя только на оксиды, проводя их химическую реорганизацию, тем самым устраняя риск водородного охрупчивания, связанный с кислотной очисткой.
Стабилизация кристаллической структуры: Путем катализа рыхлые и нестабильные первичные продукты в слое ржавчины преобразуются в химически стабильные формы - альфа-FeOOH (гетит) и бета-FeOOH. Это изменение кристаллической модификации меняет физические свойства ржавчины, превращая ее из «водонакопителя» в «изолирующий слой».
Нано-ионный обмен и образование Fe3O4: Активные нанокомпоненты в покрытии захватывают остаточные молекулы оксида железа (Fe2O3) и посредством ионного обмена восстанавливают их до плотного Fe3O4 (магнетита). В результате на поверхности металла формируется магнитный защитный слой, молекулярно связанный с основой.
3. Процесс выполнения работ
Первый этап: Базовая очистка и активация поверхности

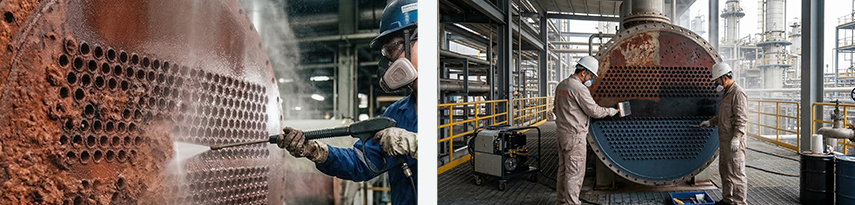

Первоначально проводится гидроструйная очистка трубной решетки под давлением 50-70 МПа. Цель этого этапа - не полное удаление ржавчины, а точное удаление рыхлой отслаивающейся ржавчины, остаточных солей и масляных загрязнений, обнажая твердое темно-красное основание старой ржавчины для последующих химических реакций.
Второй этап: Проникающее преобразование ржавчины и рекристаллизация
На очищенную поверхность наносится (распылением или кистью) бескислотный преобразователь ржавчины "KeBao". Благодаря низкому поверхностному натяжению состав быстро проникает в зазоры у отверстий трубок и микрополости коррозии. Визуально наблюдается быстрое изменение цвета поверхности с красно-коричневого на темно-черный, что свидетельствует о протекании нано-ионного обмена и превращении рыхлой ржавчины в сплошную, плотную преобразованную пленку Fe3O4.
Третий этап: Усиленная защита сверхразветвленным нанопокрытием
На полностью сформированный преобразованный слой наносится финишное антикоррозионное покрытие на основе сверхразветвленных полимеров. Это покрытие обладает уникальной сотовой структурой сшивки и высокой плотностью межмолекулярных связей, создавая прочный физический барьер, эффективно защищающий от длительного воздействия высоких температур, эрозии и абразивного износа циркулирующей охлаждающей водой.
Четвертый этап: Полная герметизация зоны соединения трубок

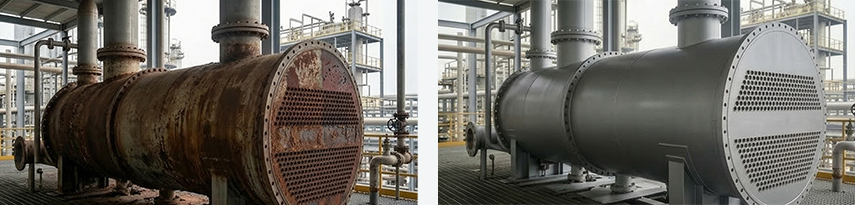

Проводится 360-градусная герметизация кромок в наиболее уязвимых местах - торцах трубок конденсатора. Обеспечивается заход покрытия внутрь трубок на 30-50 мм, что полностью перекрывает кольцевой зазор между трубной решеткой и трубками, устраняя возможность щелевой коррозии и создавая целостную «оболочечную» защиту.
4. Ценность для заказчика
Повышение безопасности: Бескислотный и безыскровой процесс полностью исключает риск протравливания трубок и водородного охрупчивания, обеспечивая общую безопасность системы реактора.
Увеличение срока службы: Сформированный Fe3O4 химически связан с основой. Его прочность на отслаивание и коррозионная стойкость в 3-5 раз выше по сравнению с традиционными тяжелыми покрытиями.
Значительное снижение затрат и повышение эффективности:
Отказ от пескоструйной обработки: Сокращение времени подготовки поверхности примерно на 80% и отсутствие затрат на утилизацию опасных отходов (кислотных растворов).
Сокращение простоев: Высокая скорость нанесения и быстрое отверждение сокращают общее время ремонтных работ примерно на 50% по сравнению с традиционными методами.
Устойчивая динамическая защита: Активные ионы в составе покрытия сохраняют долговременную химическую активность. Даже при случайном механическом повреждении в будущем они могут инициировать локальное преобразование ржавчины, обеспечивая эффект «самовосстановления».
